核心功能與工況挑戰?
刮油環（Oil Control Ring）是往復式空壓機的“血液凈化器”，承擔兩大關鍵任務：
- ?刮油精度?：活塞下行時刮除氣缸壁過量潤滑油（油膜厚度≤3μm），防止竄油污染壓縮空氣（ISO 8573-1 標準要求含油量≤0.1mg/m³）。
- ?密封控制?：上行時保留微量油膜（0.8-1.5μm）潤滑氣缸，降低摩擦功耗達15-20%。
?極端工況痛點?：
- ?軸向振動?：斜齒輪驅動的活塞側向力＞500N，加速環體變形
- ?高溫降解?：二級氣缸溫度達180-220℃，傳統丁腈橡膠（NBR）硬化失效
- ?乳化風險?：冷凝水+潤滑油→酸性乳化物腐蝕金屬基體

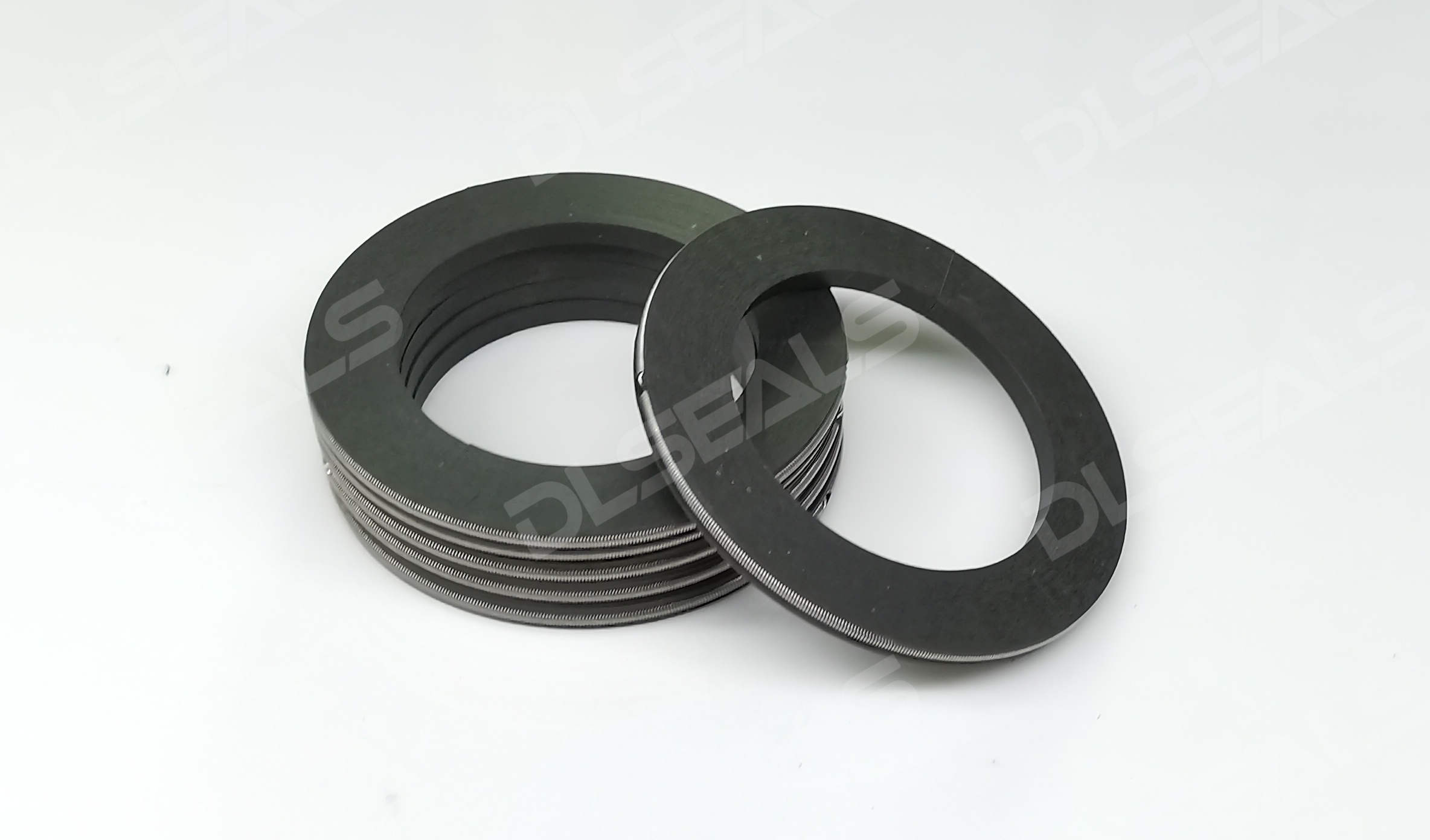

?材料革命：納米增強PTFE復合環體?
傳統材料局限 vs 新型復合材料方案
| ?特性? |
鑄鐵鍍鉻刮油環 |
填充PTFE復合材料 |
提升效果 |
| ?摩擦系數? |
0.12~0.18 |
?0.04~0.07? |
↓65% |
| ?油膜控制精度? |
±2.5μm |
??±0.8μm? |
↑72% |
| ?耐溫極限? |
150℃（鍍層剝落） |
?260℃?? |
↑73% |
| ?側向力適應性? |
需＞1.5mm厚環體 |
?0.8mm薄壁設計 |
減重40% |
?材料配方創新點?：
- ?基體?：PTFE + 25%碳纖維（增強軸向剛性，彈性模量↑至5.2GPa）
- ?潤滑層?：微嵌埋MoS?納米片（粒徑80nm，降低啟動摩擦）
- ?防腐層?：全氟醚橡膠（FFKM）包覆邊緣，耐pH 2~12介質
?結構優化設計：雙刃梯度壓力技術?
?動態壓力仿真?（ANSYS Fluent模型）：
https://example.com/oil-ring-pressure.png
注：圖示刃口壓力梯度優化效果
-
?非對稱雙刃結構?：
- 上刃口（刮油刃）：5°負傾角，接觸壓力0.3MPa → ?高效刮油?
- 下刃口（布油刃）：12°正傾角，接觸壓力0.08MPa → ?均勻布油?
-
?泄油通道革新?：
- 激光刻蝕蜂窩微孔（Φ0.3mm×120孔）→ 排油速度提升3倍
- 導流槽曲率半徑R=0.05mm（EDM加工）→ 防止油液滯留
?能效數據對比?
在55kW螺桿空壓機（壓力比13:1）中的測試結果：
| ?指標? |
傳統鑄鐵環 |
納米PTFE復合環 |
效益測算 |
| ?潤滑油消耗? |
18g/h |
?5g/h? |
年?。?.7萬* |
| ?摩擦功耗? |
8.2kW |
?6.5kW? |
節電21% |
| ?壓縮空氣含油量? |
0.8mg/m³ |
?0.06mg/m³? |
滿足Class 0標準 |
| ?維保周期? |
4,000h |
?12,000h? |
人工成本↓65% |
注：按年運行8,000h，工業電價￥0.8/kWh，潤滑油￥150/kg計算
?行業應用場景突破?
-
?無油認證空壓機?：
- 實現Class 0（ISO 8573-1）無需額外油分離器，系統減重30%
案例：某醫用制氧機組含油量從0.5ppm降至0.01ppm
-
?高壓往復壓縮機?：
- 在35MPa氫氣壓縮機組通過5,000h測試，無氫脆變形
結構創新：金屬背襯+PTFE復合層（熱膨脹系數匹配CTE 13×10??/K）
-
?高速變頻空壓機?：
- 適應活塞速度＞6m/s（傳統環極限4m/s）
關鍵技術：離心力補償倒角（防止環體顫振）
?維保技術指南?
?失效預警閾值?：
| ?參數? |
正常范圍 |
更換臨界值 |
檢測方法 |
| 環體徑向間隙 |
0.1~0.3mm |
>0.6mm |
塞尺測量 |
| 端面翹曲度 |
≤0.02mm |
>0.1mm |
光學平晶 |
| 刮油刃口R角 |
Ra 0.2μm |
Ra >1.6μm |
輪廓儀掃描 |
?安裝要點?：
- ?冷裝配?：環體冷卻至-40℃（液氮）后裝入活塞槽，避免刮傷
- ?相位校準?：三片式刮油環接縫錯開120°±5′（激光對位儀）
?前沿方向?：
- ?智能刮油環?：嵌入壓電薄膜傳感器，實時監測油膜厚度（精度±0.1μm）
- ?自修復涂層?：微膠囊化含氟潤滑劑，劃傷后自動釋放修復材料
