在核電站一回路、主泵、蒸汽發生器及閥門系統中，密封件需承受350℃高溫高壓水、強輻照（10²¹ n/cm²）、硼酸腐蝕及地震載荷的極端工況，其失效可能導致放射性泄漏或停堆事故。金屬密封圈與石墨密封件憑借互補性能，構成核島安全的雙重防護體系。本文從材料科學、結構設計、事故應對及前沿創新四維度解析核級密封技術。

?一、核電站密封的極限挑戰?

?核心工況參數?：

• ?壓水堆(PWR)??：350℃/15.5MPa；沸水堆(BWR)??：290℃/7.2MPa（高溫導致材料蠕變，密封比壓喪失）
• ?輻照損傷?：快中子注量＞10²¹ n/cm²（金屬脆化/石墨粉化）
• ?化學腐蝕?：1800ppm硼酸+2.2ppm LiOH（誘發應力腐蝕開裂）
• ?動態載荷?：地震SSE 0.3g+20mm/s管道振動（引發密封界面微滑移泄漏）

?核級密封核心指標?：

• 設計壽命≥60年（EPR三代堆要求）
• 泄漏率≤1×10?? m³/s（ASME III標準）
• LOCA失水事故后保持密封功能

?二、金屬密封圈：抗輻照與高強度的堡壘?

?1. 核級合金材料?

• ?Inconel 718?：抗15dpa輻照損傷，350℃強度950MPa，用于主泵機械密封
• ?316LN不銹鋼?：抗20dpa輻照，350℃強度450MPa，用于一回路法蘭
• ?Alloy 690?：抗25dpa輻照，耐晶間腐蝕，用于蒸汽發生器
• ?鋯合金(Zr-2.5Nb)??：抗100dpa輻照，400℃強度300MPa，用于燃料棒密封

注：dpa（原子位移損傷）= 每個原子位移1次

?2. 創新結構設計?

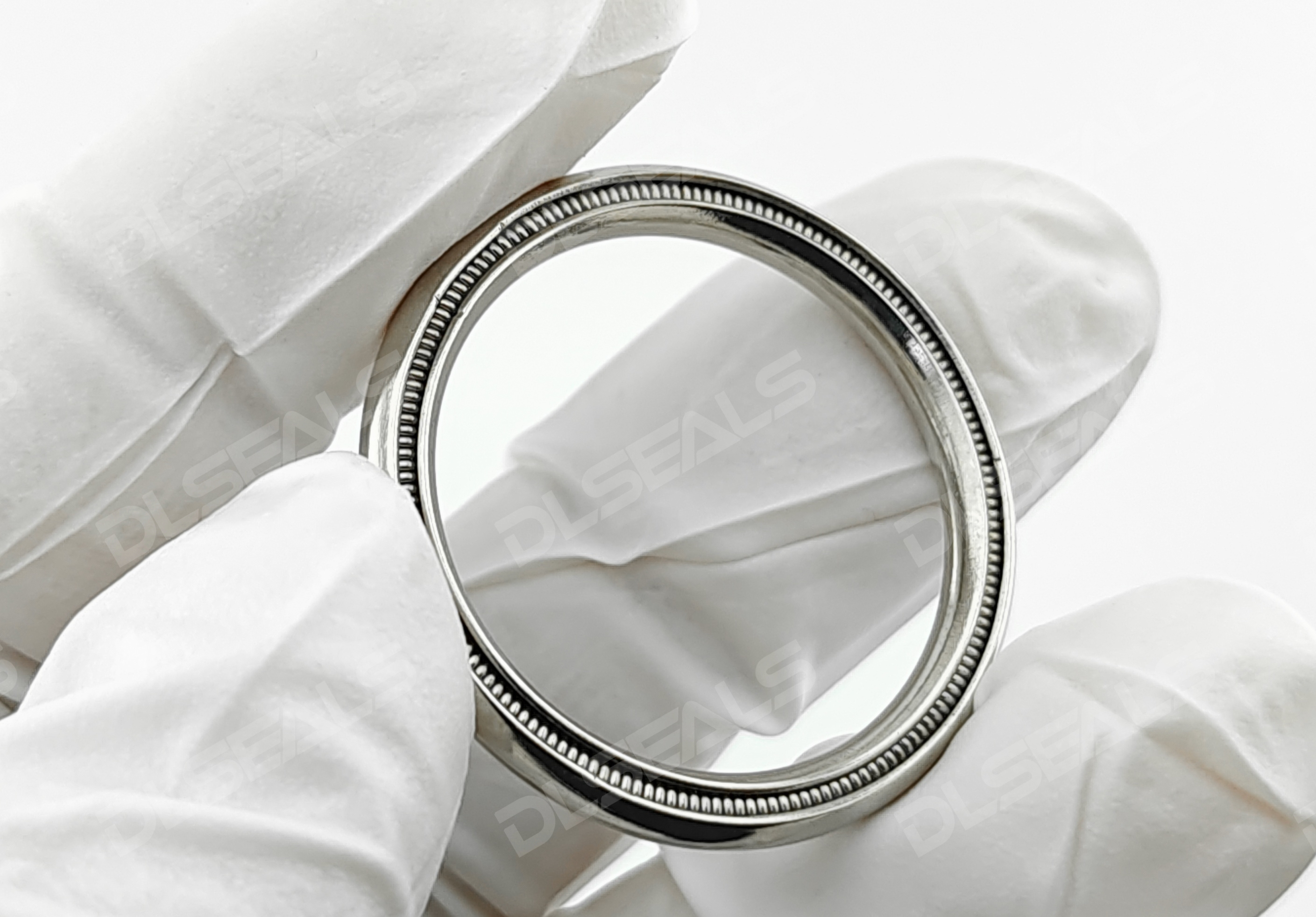

• ?自緊式金屬C形環?：
  • 雙拱梁結構在壓力下徑向擴張（壓力自增強效應）
  • 15MPa工況泄漏率＜10?¹¹ m³/s（西屋AP1000應用案例）
• ?焊接金屬波紋管?：
  • 50μm厚Hastelloy® C276箔片激光焊接＞100層
  • 軸向補償能力±15mm（有效抵抗地震變形）

?三、石墨密封件：高溫潤滑與應急密封核心?

?1. 核級石墨性能?

• ?等靜壓石墨?：密度1.85g/cm³，強度90MPa，適用閥門填料函
• ?熱解石墨?：密度2.20g/cm³，摩擦系數0.08，用于控制棒機構
• ?SiC增強石墨?：強度220MPa，耐900℃高溫，用于高溫氣冷堆
• ?滲硼石墨?：耐700℃氧化，專為LOCA事故應急密封設計

?2. 密封結構創新?

• ?彈簧蓄能石墨環?：
  • Inconel彈簧+石墨密封唇+防擠出擋圈
  • LOCA事故后（170℃飽和蒸汽）維持零泄漏
• ?分瓣式石墨填料?：
  • 楔形角15°自緊設計（壓力越高密封越緊）
  • 壽命＞25萬次啟閉（Fisher核電閥實證）

?四、極端工況驗證體系?

?1. 輻照老化試驗（ASTM E521）??

• Inconel 718：3MeV質子輻照5dpa后屈服強度下降12%
• 核級石墨：10²¹ n/cm²快中子注量下強度保留率＞85%

?2. LOCA事故模擬（IEEE 317-2013）??

• ?測試序列?：
  15.5MPa/350℃穩態 → 2min降壓至0.2MPa → 170℃蒸汽維持24h
• ?驗收標準?：
  金屬密封泄漏率＜1.0 Scc/s，石墨密封無可視泄漏

?3. 地震載荷測試（ASME QME-1）??

• OBE基準地震：0.1g/5-35Hz/30s振動測試
• SSE停堆地震：0.3g時程波形模擬
• 振動后泄漏率波動＜10%

?五、典型應用方案?

?1. 反應堆壓力容器密封?

• 挑戰：Ø5m法蘭60年免維護，抗LOCA
• 方案：雙道Inconel 718 C形環（主密封）+ 滲硼石墨環（備用）
• 實證：EPR反應堆達成60年設計壽命

?2. 主泵機械密封?

• 方案：SiC陶瓷動環（2800HV硬度）+ 熱解石墨靜環
• 支撐：Hastelloy® C276多層波紋管
• 泄漏率：＜0.1L/天（華龍一號實測數據）

?3. 高溫氣冷堆氦循環?

• 金屬密封：Haynes® 230合金O形圈（Al?O?涂層）
• 石墨密封：SiC纖維增強石墨（耐磨性×5）

?六、前沿技術突破?

?1. 智能感知密封?

• 中子損傷監測：電阻變化推算dpa值（誤差＜5%）
• FBG光纖傳感：密封應力實時監測（±0.1MPa精度）

?2. 新型抗事故材料?

• ?自愈合金屬密封?：微膠囊化低熔點合金（62℃熔融封堵裂紋）
• ?CVD致密化石墨?：孔隙率＜0.1%

?3. 四代堆密封方案?

?核級密封的三重防線哲學?

?第一道：金屬密封?

• Inconel 718雙拱梁結構將15MPa系統壓力轉化為300MPa密封比壓
• 鋯合金燃料棒實現40GWd/tU燃耗下的零泄漏

?第二道：石墨密封?

• 滲硼石墨遇LOCA生成硼硅酸鹽玻璃主動封堵泄漏
• 熱解石墨高溫釋放潤滑氣體實現自修復

?第三道：智能監測?

• 中子損傷傳感器提前15年預警壽命
• 數字孿生系統模擬地震密封完整性

?未來方向?

隨著聚變堆工程化與小型模塊化堆（SMR）發展，密封技術將聚焦：

1. ?極端環境適應?：耐氦離子輻照/抗熔鹽腐蝕
2. ?微型化制造?：燃料微球密封直徑＜1mm
   核電站60年安全運行的基石，正系于這些直徑數厘米的"密封堡壘"。
