在火箭發動機、姿控系統、空間站艙體等航天關鍵部位，金屬密封圈承擔著隔絕超低溫推進劑、維持艙壓、防止宇宙粒子侵入的重任。其性能直接關乎任務成敗與航天員安全，需在-269℃液氦至3000℃火焰、強輻照、微重力及高頻振動等極限工況下實現終身免維護密封。本文從材料體系、結構力學、空間驗證及前沿趨勢四維度，深度剖析航天金屬密封圈的技術壁壘與應用突破。
| 工況維度 | 典型參數 | 傳統密封失效模式 |
|---|---|---|
| 溫度交變 | 液氧儲箱：-183℃ → 燃燒室：3000℃ | 材料脆裂/高溫蠕變 |
| 壓力沖擊 | 姿控閥門：0→35MPa/10ms | 密封界面微滑移泄漏 |
| 空間輻照 | 地球同步軌道：10? rad(Si)/年 | 聚合物老化、金屬氫脆 |
| 介質腐蝕 | NTO/MMH推進劑（強氧化+還原） | 晶間腐蝕穿孔 |
| 航天級密封核心指標： |
泄漏率：≤1×10?? mbar·L/s（氦檢，NASA-STD-5012）
壽命：＞15年（同步衛星）或單次任務＞1000次循環（火箭）
重量：比傳統密封減重50%以上
| 合金 | 低溫韌性(DBTT) | 高溫強度(MPa/800℃) | 抗輻照性能(dpa) | 典型應用 |
|---|---|---|---|---|
| Inconel 718 | -196℃ (＞100J) | 620 | 5 | 液氫渦輪泵密封 |
| Ti-3Al-2.5V | -269℃ (無脆變) | 480(400℃) | 20 | 空間站氧氣管路 |
| Haynes 242 | -253℃ (＞80J) | 550 | 15 | NTO/MMH閥門密封 |
| 鉬錸合金(Mo-47Re) | -269℃ (塑性良好) | 420(2000℃) | ＞100 | 火箭噴管調節環 |
| 鈮合金(Nb-1Zr) | -269℃ (δ＞25%) | 220(1200℃) | 50 | 核熱推進堆芯密封 |
*注：DBTT（韌脆轉變溫度），dpa（原子位移損傷）
固體潤滑層：
金鍍層（Au）：厚度0.5~2μm，摩擦系數0.1（真空防冷焊）
二硫化鉬（MoS?）：輻照穩定型（摻Sb?O?），耐350℃高溫
抗氧阻隔層：
離子鍍鋁（Al）：抗NTO氧化腐蝕，壽命提升10倍
ZrO?/Y?O?熱障涂層：激光熔覆，耐受3000℃燃氣沖刷
| 類型 | 密封機理 | 極限工況 | 應用場景 |
|---|---|---|---|
| 金屬C形環 | 雙拱梁彈性自緊 | 3000MPa/650℃ | 火箭發動機法蘭 |
| 金屬O形圈 | 空心充氦/實心塑性變形 | 1500MPa/1000℃ | 艙體對接機構 |
| 焊接金屬波紋管 | 多層薄壁變形補償 | 35MPa/400℃ | 姿控閥桿密封 |
| 刀口密封 | 線接觸+超高比壓 | 200MPa/-269℃ | 液氫儲罐 |
阿耳忒彌斯登月艙密封環：
結構：Inconel 718 C形環 + Au/MoS?梯度涂層
突破：-183℃液氧環境下啟動力矩＜5N·m（傳統＞30N·m）
詹姆斯·韋伯望遠鏡冷卻系統：
結構：Ti-3Al-2.5V波紋管 + 激光織構微槽（儲潤滑脂）
性能：7K深冷環境，泄漏率＜5×10?¹¹ mbar·L/s
| 試驗類型 | 標準依據 | 條件 | 合格判據 |
|---|---|---|---|
| 熱真空循環 | ESA ECSS-Q-ST-70-04 | -196℃~150℃, 10?? Pa, 50次循環 | 泄漏率變化＜10% |
| 振動疲勞 | NASA-STD-7003 | 20~2000Hz隨機振動, 20Grms, 3軸向 | 結構無裂紋, 密封功能完好 |
| 輻照老化 | ASTM E521 | 質子輻照(5MeV, 10¹? p/cm²) | 拉伸強度保留率＞85% |
| 推進劑兼容 | MIL-STD-1522A | NTO/MMH浸泡(70℃×30天) | 質量損失＜1mg/cm² |
微泄漏監測：
四極質譜儀（QMS）：檢出限10?¹³ mbar·L/s（如Pfeiffer PrismaPro）
氦漏孔自動掃描機器人：定位精度0.1mm（ESA專用）

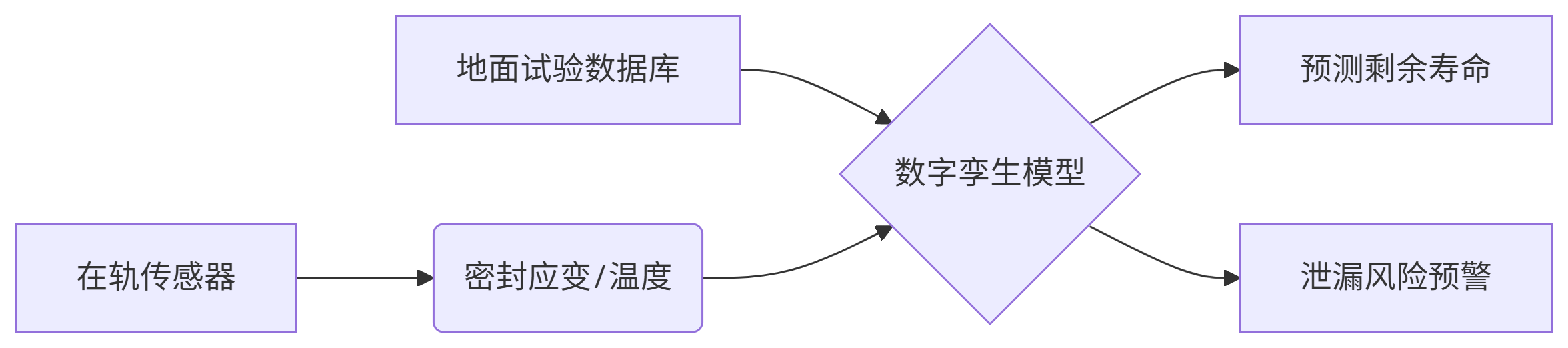

在軌健康診斷：
嵌入式FBG光纖傳感器：實時監測密封應變（如國際空間站艙門密封）
挑戰：-162℃液氧/ -161℃甲烷交替，燃燒室壓力300bar
方案：Haynes 242金屬C形環 + 激光表面織構化
成果：重復使用50次后泄漏率仍＜1×10?? mbar·L/s
挑戰：10?? Pa真空，±0.5mm對接偏差，15年壽命
方案：雙層充氦金屬O形圈（主密封+備份）
數據：16年運行零泄漏，壓降＜0.1Pa/天
挑戰：钚-238衰變熱（1100℃），抗隕石微撞擊
方案：鈮合金刀口密封 + ZrO?熱障涂層
驗證：旅行者號持續工作45年（距地球220億公里）
形狀記憶合金密封環：NiTiNb材料在-100℃壓縮，室溫自恢復補償磨損
自修復涂層：微膠囊化液態金屬（GaInSn），裂紋處流動愈合
拓撲優化輕量化：點陣結構金屬密封圈（減重40%，剛度不變）
梯度材料打印：接觸區高硬度陶瓷/基體高韌性合金（如LPBF成型WC-Inconel）
從阿波羅登月的金屬O形圈到韋伯望遠鏡的深冷密封，航天金屬密封技術的進化史是一部材料基因解碼、結構拓撲創新與極致驗證的史詩：
在材料層面：通過鈮合金的極低溫延展性、Mo-Re合金的抗輻照能力，突破傳統金屬的相變枷鎖；
在結構層面：C形環的雙拱梁彈性設計將密封比壓提升至3000MPa，超越材料本身強度極限；
在驗證層面：10?¹³ mbar·L/s的氦檢精度相當于在足球場探測單個氦原子逸出。
未來，隨著核熱推進、月球基地、火星移民等計劃的推進，密封圈將面臨更極端挑戰——抗月塵磨損、耐火星鹽霧、適應核反應堆中子嬗變。
