防塵圈是液壓、氣動及機械系統中不可或缺的密封元件，其核心任務是防止外部污染物（如灰塵、泥沙、水分等）侵入系統內部，從而保護主密封件（如活塞桿密封、旋轉軸密封）和精密部件免受磨損與腐蝕。本文將從結構設計、材料選擇、核心功能及應用場景四個方面，系統解析防塵圈的技術邏輯。

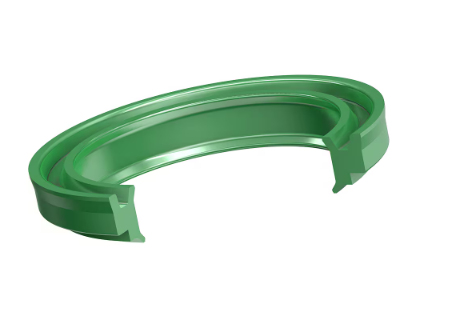

防塵圈的結構直接影響其密封效果與使用壽命，常見類型包括：
| 結構類型 | 特點 | 適用場景 |
|---|---|---|
| 單唇式防塵圈 | 單一密封唇口，結構簡單，成本低。 | 低污染環境，如室內設備、輕載機械 |
| 雙唇式防塵圈 | 主唇防塵，副唇刮油或輔助密封，形成雙重防護。 | 工程機械、農業設備等多粉塵環境 |
| 彈簧增強型防塵圈 | 內置不銹鋼彈簧，提供持續徑向力，補償磨損。 | 高壓、高振動工況（如液壓缸） |
| 組合式防塵圈 | 防塵唇與主密封件集成（如斯特封、格萊圈組合），簡化安裝。 | 空間受限的緊湊型設備 |
典型結構細節：
密封唇角度：通常設計為銳角（45°~60°），增強刮擦能力。
根部加強筋：增加結構剛性，防止唇口翻轉或變形。
儲油槽：部分設計帶有微凹槽，儲存潤滑脂以降低摩擦。
防塵圈的材料需兼顧耐磨性、彈性、耐溫性及環境適應性，常用材料如下：
| 材料類型 | 優勢 | 局限性 | 適用場景 |
|---|---|---|---|
| 丁腈橡膠（NBR） | 耐油性好、成本低，硬度范圍廣（40~90 Shore A）。 | 耐溫性一般（-30℃~+100℃），不耐臭氧。 | 通用工業設備、汽車底盤 |
| 氟橡膠（FKM） | 耐高溫（-20℃~+200℃）、耐化學腐蝕（酸、酮）。 | 彈性較差，低溫性能不足。 | 化工設備、高溫液壓系統 |
| 聚氨酯（PU） | 高耐磨性（是橡膠的5~10倍）、抗撕裂。 | 耐水解性差，高溫易軟化（上限+80℃）。 | 工程機械、礦山設備 |
| 聚四氟乙烯（PTFE） | 超低摩擦系數（0.04~0.1）、耐腐蝕性極佳。 | 彈性差，需配合彈簧增強。 | 高潔凈環境（食品、半導體設備） |
| 熱塑性彈性體（TPE） | 可回收、易加工，耐候性優異。 | 耐油性較弱，抗壓強度低。 | 戶外設備、低成本替代方案 |
阻擋外部污染物
通過密封唇刮擦運動部件表面，清除附著在活塞桿或軸上的灰塵、泥沙等顆粒，防止其進入系統內部。
實驗數據：雙唇式防塵圈可阻擋99%以上粒徑＞5μm的顆粒（ISO 4406標準）。
保護主密封件
減少主密封件（如O型圈、Y型圈）的磨損，延長其使用壽命（提升30%~50%）。
案例：挖掘機液壓缸未安裝防塵圈時，主密封件壽命從5000小時降至1500小時。
輔助密封與潤滑
部分防塵圈設計帶有儲油結構，可保留潤滑脂，降低摩擦熱與能耗。
在低壓環境下，防塵圈可能臨時承擔輔助密封功能（如防水滲透）。
適應復雜工況
耐極端溫度：氟橡膠防塵圈可在200℃高溫下持續工作（如鋼鐵廠連鑄設備）。
抗化學腐蝕：PTFE防塵圈耐受強酸、強堿及有機溶劑（如電鍍生產線）。
選型關鍵參數
運動形式：往復運動（液壓缸）宜選唇口銳利的防塵圈；旋轉運動（傳動軸）需低摩擦材料（如PTFE）。
介質兼容性：接觸潤滑油時優先選NBR/FKM；接觸化學品需PTFE/FKM。
壓力等級：高壓環境（＞10MPa）需彈簧增強型或金屬骨架支撐結構。
安裝注意事項
方向性：單唇防塵圈的唇口必須朝向外部（防塵側），反向安裝將導致失效。
表面處理：配合的活塞桿或軸表面需拋光（Ra≤0.4μm），避免劃傷密封唇。
潤滑劑：安裝時涂抹硅脂或氟素脂，減少初始摩擦（禁用石油基油脂腐蝕橡膠）。
維護與更換周期
目視檢查：唇口開裂、硬化或永久變形＞15%時需更換。
壽命預測：工程機械防塵圈建議每2000工作小時檢查，每5000小時強制更換。
智能化防塵圈
集成微型傳感器監測磨損量，通過物聯網（IoT）預警更換（如SKF的智能密封方案）。
自修復材料
微膠囊化潤滑劑嵌入橡膠基體，磨損時自動釋放修復表面（實驗室階段）。
環保材料
生物基橡膠（如蒲公英橡膠）替代石油基材料，減少碳足跡。
防塵圈雖為密封系統中的“配角”，但其設計科學與材料創新直接關乎設備可靠性與壽命。從結構優化到智能監測，防塵技術正朝著高精度、長壽命、環?；较蜓葸M。工程師在選型時需綜合考慮工況、成本與維護周期，方能為系統筑牢第一道防線。
